>iTHERM TrustSens Bluetooth and WirelessHART integration

iTHERM TrustSens TM371
Compact thermometer

Our award-winning iTHERM TrustSens TM371 sanitary RTD features the world's first self-calibrating Pt100 sensor unit! The hygienic temperature transmitter with Heartbeat Technology effectively eliminates the risk of undetected non-conformities, reduces production downtime while increasing product safety and process efficiency in food, beverage and life sciences applications. The instrument complies with FDA and GMP regulations and integrates with the Netilion cloud-based Industry 4.0 ecosystem.

• Принцип измерения

  Терморезистор

• Характеристики / Применение

  самокалибровка
  метрическое исполнение
  компактный температурный зонд
  гигиеническое исполнение
  гигиеническое присоединение к процессу

• Термогильза / защитная трубка

  не комплектуется
  с термогильзой
  с Т-образной/угловой термогильзой

• Вставка/чувствительный элемент

  исполнение для труб, изолированные провода, негибкий

• Внешний диаметр защитной трубки / вставки

  6,0 мм (0,24'')
  9,0 мм (0,35'')
  12,7 мм (0,5")

• Максимальная длина по запросу

  до 900,00 мм (35,4'')

• Материал защитной трубки/термогильзы

  1.4435, содержание дельта-феррита < 1%
  316L

• Присоединение к процессу

  компрессионный фитинг
  приварной переходник
  зажимные соединения по ISO2852
  резьбовое соединение труб по DIN 11851
  асептическое резьбовое соединение труб по DIN 11864-1
  металлические уплотнения
  резьба по ISO 228 для переходника Liquiphant
  APV Inline
  Varivent
  Ingold
  SMS 1147
  Neumo Biocontrol
  Т-образные и угловые компоненты

• Форма наконечника датчика

  прямой
  усеченный

• Шероховатость поверхности Ra

  0,76 мкм
  0,38 мкм
  0,38 мкм, с электронной полировкой

• Диапазон рабочих температур

  PT 100:
  -40 °C ...160 °C
  (-40 °F ... 320 °F)

• Макс. рабочее давление (статическое)

  при 20 °C: 40 бар (580 psi)

• Время отклика

  t50 = 2,5 с
  t90 = 9,5 с

• Встраиваемый нормирующий преобразователь

  нет (сигнал 4…20 мА, HART)

• Сертификаты взрывозащиты

  ATEX IECEx Ex ia
  CSA C/US IS
  UKCA Ex ia

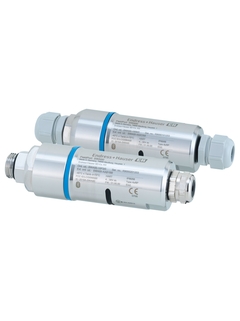

FieldPort SWA50

The FieldPort SWA50 converts the HART signal of the connected HART field device to a reliable and encrypted Bluetooth® or WirelessHART signal. The Endress+Hauser SmartBlue app or the Endress+Hauser Field Xpert is used to configure the FieldPort SWA50 and to visualize the measured values and status of the connected HART field device. HART field devices can be connected to the Netilion Cloud via the FieldPort SWA50 and a FieldEdge device.

• Принцип измерения

  WirelessHART

• Функция

  Intelligent WirelessHART and/or Bluetooth® interface module for easy and fast connection to HART devices

• Сертификаты

  Non-hazardous area, ATEX, IEC Ex

• Вход

  One point-to-point with HART device

• Выход

  WirelessHART and/or Bluetooth® communication interface,
  Operating frequency: 2.4 GHz (ISM band),
  Transmission range under reference conditions:
  WirelessHART communication - up to 200 m (656 ft),
  Bluetooth communication - up to 40 m (131 ft)

• Внешнее питание/питание по сигнальной цепи

  Loop-powered 4 to 20 mA

• Габаритные размеры

  W x H x D: 146 mm x 42 mm x 42 mm
  (dimensions in mm 25.4 = 1 inch)

• Программное обеспечение (ПО)

  Internal software for reading data from HART field devices and communicating over WirelessHART and/or Bluetooth®

• Настройка

  Integral via DIP-switches,
  Cell Phone configuration via SmartBlue App and Bluetooth®,
  Field Xpert configuration via Bluetooth® or HART-modem,
  PC configuration via FieldCare and HART-modem,
  PC configuration via FieldCare and WirelessHART Gateway

• Напряжение

  24 V DC (min. 4 V DC, max. 30 V DC): min. 3.6 mA loop current required for start-up
  Voltage drop if internal HART communication resistor is deactivated:
  3.2 V in operation, < 3.8 V at start-up
  Voltage drop if internal HART communication resistor is activated (270 Ohm):
  < 4.2 V at 3.6 mA loop current, < 9.3 V at 22.5 mA loop current
